Y形三通球阀
Y型三通球阀有相互成120°和两通孔成135°，根据需要可实现对介质流向切换两种工况。
Y形三通球阀主要零件材料
|
产品型号 |
Q42F/H/Y-40C |
Q42F/W-40P |
Q42F/W-40R |
|
阀体 |
WCB |
CF8 |
CF8M |
|
球体 |
WVB+ENP |
CF8 |
CF8M |
|
阀杆/固定圈 |
2Cr13 |
304 |
316 |
|
阀座 |
PTFE |
PTFE/CF8 |
PTFE/CF8M |
|
填料 |
PTFE+O形圈 |
PTFE+O形圈 |
|
|
适用介质 |
水、油、蒸汽等 |
酸等腐蚀性介质 |
|
|
适用温度 |
-29-150℃ |
-29-150℃ |
|

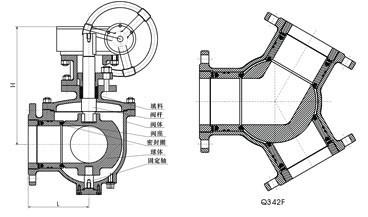

Y形三通球阀的外形尺寸PN10-40
|
公称通径DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
L |
75 |
75 |
90 |
100 |
110 |
120 |
130 |
140 |
160 |
190 |
220 |
275 |
|
H |
90 |
90 |
102 |
115 |
135 |
140 |
155 |
185 |
210 |
275 |
305 |
335 |
