不锈钢T型三通球阀有能使三条正交的管道相互联通和切断第三条通道，起分流、合流作用。
产品特点
1、三通球阀在结构上采用一体化结构，4面阀座的密封型式，法兰联接少，可靠性高，设计实现了轻量化.
2、T型三通球芯，使用寿命长，流通能力大，阻力小.
不锈钢T型三通球阀主要零件材料和参数
|
型号 |
Q45F/W-16P/R |
Q45F/W-25P/R |
Q45F/W-40P/R |
|
|
工作压力（℃） |
1.6 |
2.5 |
4.0 |
|
|
适用温度（℃） |
≤150 |
|||
|
适用介质 |
腐蚀性介质 |
|||
|
材料 |
阀体 |
304,316,304L,316L |
||
|
球体、阀杆 |
304,316,304L,316L |
|||
|
密封圈 |
增强聚四氟乙烯, 304,316,304L,316L |
|||
|
填料 |
聚四氟乙烯 |
|||
不锈钢T型三通球阀性能规范
|
公称压力 |
试验压力 |
||
|
壳体 |
高压液密封 |
低压液密封 |
|
|
1.6 |
2.4 |
1.76 |
0.6 |
|
2.5 |
3.75 |
2.75 |
|
|
4.0 |
6.0 |
4.4 |
|
|
CLASS150 |
3.0 |
2.2 |
|
|
适用工况 |
适用介质 |
水、油品、气等非腐蚀介质和酸碱腐蚀介质 |
|
|
适用温度 |
-28～150℃ |
||
|
应用规范 |
连接法兰 |
JB79-59 GB9113、 |
|
|
检验试验 |
JB/T 9092-99 、API598 |
||

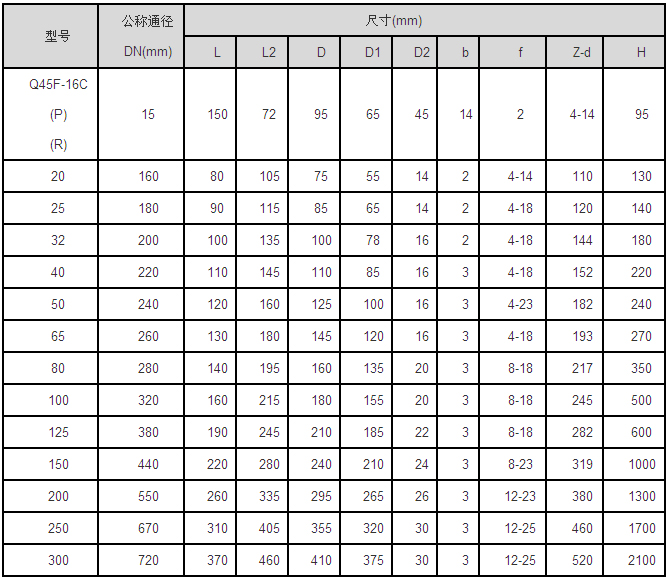

不锈钢T型三通球阀外形尺寸(1.6MPa)
