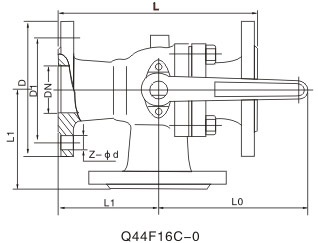

不锈钢L型三通球阀结构图
不锈钢L型三通球阀主要零件材质
不锈钢L型三通球阀主要性能规范
不锈钢L型三通球阀外形尺寸
公称通径 尺寸（mm） D D1 L L1 L0 H Z-φd 25 115 85 180 90 120 88 4-φ14 32 135 100 200 100 180 100 4-φ18 40 145 110 220 110 200 110 4-φ18 50 160 125 240 120 200 130 4-φ18 65 180 145 260 130 220 145 4-φ18 80 195 160 280 140 280 165 8-φ18 100 215 180 320 160 400 195 8-φ18 125 245 210 380 190 980 245 8-φ18 150 280 240 440 220 1400 270 8-φ23 200 335 295 550 275 1500 290 12-φ23 250 405 355 670 335 1500 380 12-φ23 300 460 410 720 360 1500 420 12-φ23
